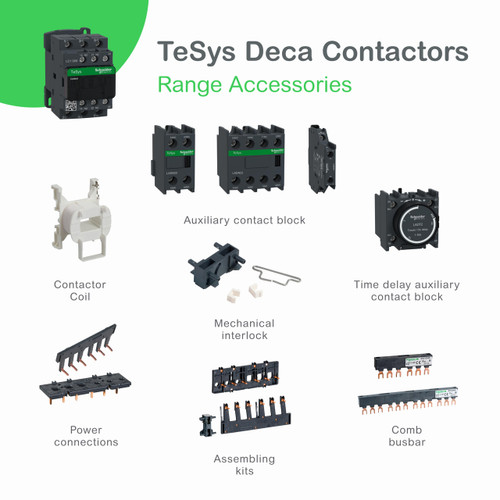

Contattore 9A 48VDC LC

Contattore TeSys LC1D, 3 poli, AC3, 440V 9A, 48 V CC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-4, AC-1, AC-3 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 690 V CA 25...400 Hz per circuito di potenza, <= 300 V DC per circuito di potenza - Corrente nominale di impiego [Ie): 9 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 25 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 4 kW a 415...440 V CA 50/60 Hz AC-3, 5,5 kW a 500 V CA 50/60 Hz AC-3, 2,2 kW a 220...230 V CA 50/60 Hz AC-3, 4 kW a 380...400 V CA 50/60 Hz AC-3, 5,5 kW a 660...690 V CA 50/60 Hz AC-3, 2,2 kW a 400 V CA 50/60 Hz AC-4 - potenza motore in hp: 0,33 hp a 115 V CA 50/60 Hz per 1 fase motori, 7,5 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 1 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 2 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 5 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 2 hp a 230/240 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 25 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A a 440 V per circuito di potenza conforme a IEC 60947, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 140 A 100 ms circuito segnalazione, 61 A <= 40 °C 1 min circuito di potenza, 120 A 500 ms circuito segnalazione, 100 A 1 s circuito segnalazione, 105 A <= 40 °C 10 s circuito di potenza, 210 A <= 40 °C 1 s circuito di potenza, 30 A <= 40 °C 10 min circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 25 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 20 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 2 Mcicli 9 A AC-3 a Ue <= 440 V, 0,6 Mcicli 25 A AC-1 a Ue <= 440 V - dissipazione di potenza per polo: 0,2 W AC-3, 1,56 W AC-1 - copertura di protezione: con - supporto per montaggio: piastra, guida - Norme: IEC 60947-4-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1 - certificazioni prodotto: BV, CSA, GL, LROS (Lloyds register of shipping), UL, DNV, RINA, CCC, GOST - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con terminale - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di potenza : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm - tempo di funzionamento: 20...30 ms apertura, 65,45...88,55 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 30 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
