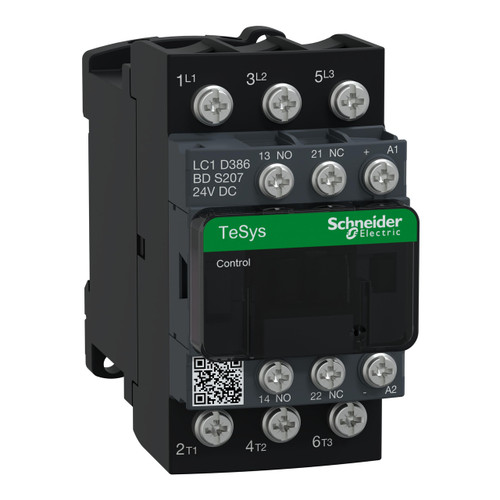

Contattore 38A 24VDC cap oc

Contattore TeSys LC1D 38A 24 vcc ba , capicorda ad occhiello , per ferroviario. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-3, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 690 V CA 25...400 Hz per circuito di potenza, <= 300 V DC per circuito di potenza - Corrente nominale di impiego [Ie): 38 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 50 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 18,5 kW a 440 V CA 50 Hz, 18,5 kW a 500 V CA 50 Hz, 18,5 kW a 415 V CA 50 Hz, 18,5 kW a 660...690 V CA 50 Hz, 18,5 kW a 380...400 V CA 50 Hz, 9 kW a 220...230 V CA 50 Hz - potenza motore in hp: 10 hp a 200/208 V CA 60 Hz per 3 fasi motori, 10 hp a 230/240 V CA 60 Hz per 3 fasi motori, 25 hp a 600 V CA 60 Hz per 3 fasi motori, 20 hp a 480 V CA 60 Hz per 3 fasi motori, 5 hp a 240 V CA 60 Hz per 1 fase motori - tipo di bobina: Norme - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 50 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 550 A a 440 V per circuito di potenza conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 310 A <= 40 °C 10 s circuito di potenza, 430 A <= 40 °C 1 s circuito di potenza, 120 A 500 ms circuito segnalazione, 140 A 100 ms circuito segnalazione, 60 A <= 40 °C 10 min circuito di potenza, 150 A <= 40 °C 1 min circuito di potenza - calibro del fusibile associato: 63 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 63 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 690 V per circuito segnalazione conforme a IEC 60947-1, 690 V per circuito di potenza conforme a IEC 60947-4-1 - durata elettrica: 1,4 Mcicli 50 A AC-1 a Ue <= 440 V, 1,4 Mcicli 38 A AC-3 a Ue <= 440 V - dissipazione di potenza per polo: 5 W AC-1, 3 W AC-3 - copertura di protezione: con - supporto per montaggio: piastra, guida - Norme: CSA C22.2 No 60947-4-1, DIN 5510-2, UL 60947-4-1, EN 45545 R22 HL3, EN/IEC 60947-4-1, EN/IEC 60947-5-1, EN 45545 R26 HL3 - certificazioni prodotto: IEC, CSA, CCC, EAC, UL - connessioni - morsetti: circuito di potenza : morsetti di collegamento a dado - diametro esterno: 12 mm, circuito di controllo : morsetti di collegamento a dado - diametro esterno: 8 mm - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite Philips No 2 vite: M3,5, circuito di potenza : 2,5 Nm - su morsetti di collegamento a dado - con cacciavite Philips No 2 vite: M4, circuito di potenza : 2,5 Nm - su morsetti di collegamento a dado - con cacciavite piatto Ø 6 mm vite: M4, circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite piatto Ø 6 mm vite: M3,5 - tempo di funzionamento: 16...32 ms apertura, 55...75 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
