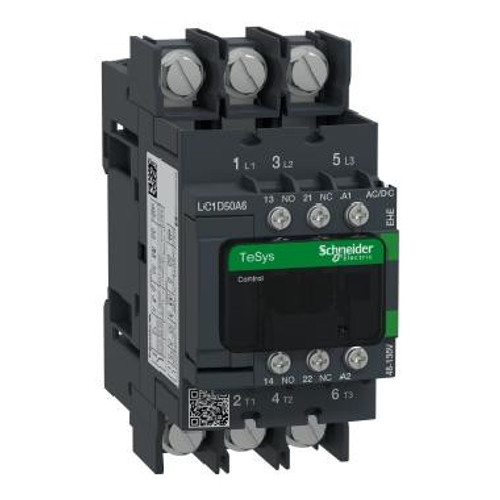

Cont 50A 48-130VAC/DC green cap oc

TeSys D contactor 3p 50A AC-3 up to 440V coil 48-130V AC/DC ring-lugs. gamma: TeSys - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-3, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Corrente nominale di impiego [Ie): 80 A (<= 60 °C) a <= 440 V AC-1 per circuito di potenza - tensione di comando [Uc): 48...130 V CA 50/60 Hz, 48...130 V DC - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 900 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 208 A <= 40 °C 1 min circuito di potenza, 400 A <= 40 °C 10 s circuito di potenza, 810 A <= 40 °C 1 s circuito di potenza, 140 A 100 ms circuito segnalazione, 84 A <= 40 °C 10 min circuito di potenza, 100 A 1 s circuito segnalazione, 120 A 500 ms circuito segnalazione - calibro del fusibile associato: 100 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 100 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947-5-1 - Tensione nominale di isolamento [Ui): 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - dissipazione di potenza per polo: 3,7 W AC-3, 9,6 W AC-1 - copertura di protezione: con - supporto per montaggio: piastra, guida - Norme: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificazioni prodotto: CCC, KC, EAC, CSA, LROS (Lloyds register of shipping), UL - connessioni - morsetti: circuito di controllo : morsetti di collegamento a dado - diametro esterno: 8 mm, circuito di potenza : morsetti di collegamento a dado - diametro esterno: 16,5 mm - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite Philips No 2 vite: M3,5, circuito di potenza : 6 Nm - su morsetti di collegamento a dado esagonale 10 mm vite: M6, circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite piatto Ø 6 mm vite: M3,5 - tempo di funzionamento: 55...65 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
