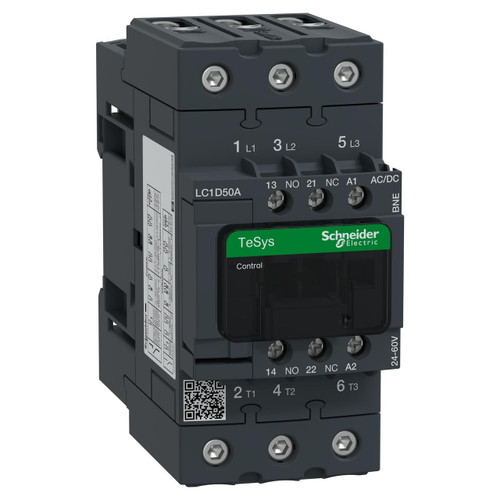

Contattore 50A 24-60VAC/DC green

TeSys D contactor 3p 50A AC-3 up to 440V coil 24-60V AC/DC EverLink. gamma: TeSys - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-1, AC-3 - numero di poli: 3P - composizione contatto polo: 3 NO - Corrente nominale di impiego [Ie): 80 A (<= 60 °C) a <= 440 V AC-1 per circuito di potenza - tensione di comando [Uc): 24...60 V CA 50/60 Hz, 24...60 V CC - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 900 A a 440 V per circuito di potenza conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 84 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 810 A <= 40 °C 1 s circuito di potenza, 140 A 100 ms circuito segnalazione, 208 A <= 40 °C 1 min circuito di potenza, 400 A <= 40 °C 10 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 100 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 100 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 690 V per circuito segnalazione conforme a IEC 60947-1, 690 V per circuito di potenza conforme a IEC 60947-4-1 - dissipazione di potenza per polo: 3,7 W AC-3, 9,6 W AC-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 - certificazioni prodotto: CCC, CSA, UL, EAC, KC, LROS (Lloyds register of shipping) - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: solido, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - con estremità cavo - coppia di serraggio: circuito di potenza : 8 Nm - su connettori EverLink per viti BTR - cavo 25...35 mm² esagonale 4 mm, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 5 Nm - su connettori EverLink per viti BTR - cavo 1...25 mm² esagonale 4 mm, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2 - tempo di funzionamento: 20...120 ms apertura (date code >= 17221), 55...65 ms chiusura, 20...80 ms apertura (date code >= 18011) - Livello di affidabilità sicurezza: B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1, B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
