Cont 65A 100-250VAC/DC green cap oc

SNRLC1D65A6KUE

SCHNEIDER ELECTRIC

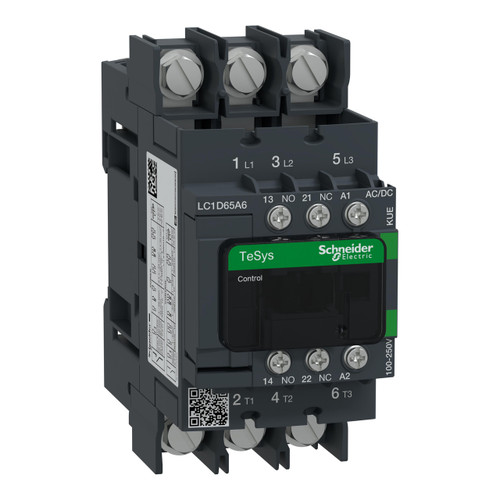

TeSys D contactor 3p 65A AC-3 up to 440V coil 100-250V AC/DC ring-lugs. gamma: TeSys - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-3, AC-1 - numero di poli: 3P - composizione contatto p…
Leggi la descrizione completa
TeSys D contactor 3p 65A AC-3 up to 440V coil 100-250V AC/DC ring-lugs. gamma: TeSys - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-3, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Corrente nominale di impiego [Ie): 80 A (<= 60 °C) a <= 440 V AC-1 per circuito di potenza, 65 A (<= 60 °C) a <= 440 V AC-3 per circuito di potenza - tensione di comando [Uc): 100...250 V CA 50/60 Hz, 100...250 V DC - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 1000 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 260 A <= 40 °C 1 min circuito di potenza, 140 A 100 ms circuito segnalazione, 900 A <= 40 °C 1 s circuito di potenza, 110 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 520 A <= 40 °C 10 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 125 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 125 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - dissipazione di potenza per polo: 9,6 W AC-1, 6,3 W AC-3 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificazioni prodotto: LROS (Lloyds register of shipping), EAC, KC, CCC, CSA, UL - connessioni - morsetti: circuito di controllo : morsetti di collegamento a dado - diametro esterno: 8 mm, circuito di potenza : morsetti di collegamento a dado - diametro esterno: 16,5 mm - coppia di serraggio: circuito di potenza : 6 Nm - su morsetti di collegamento a dado esagonale 10 mm vite: M6, circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite Philips No 2 vite: M3,5, circuito di controllo : 1,7 Nm - su morsetti di collegamento a dado - con cacciavite piatto Ø 6 mm vite: M3,5 - tempo di funzionamento: 55...65 ms chiusura - Livello di affidabilità sicurezza: B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1, B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
tipo di collegamento circuito elettrico principale raccordo a vite
potenza di esercizio nominale NEMA (kW) 29.8
corrente d’eserc. nominale Ie per AC-3, 400 V (A) 65
tens. alimentaz. pilota nominale Us AC 50 Hz (V) 100-250
num. di contatti di apertura, contatti principali 0
tens. alimentaz. pilota nominale Us AC 60 Hz (V) 100-250
corrente d’eserc. nominale Ie per AC-4, 400 V (A) 65
potenza d’eserc. nominale Ie per AC-4, 400 V (kW) 30
potenza d’esercizio nominale per AC-3, 400 V (kW) 30
tipo di tensione per l’azionamento AC/DC
tens. alimentaz. pilota nominale Us AC 50 Hz (V) 100-250
tens. alimentaz. pilota nominale Us DC (V) 100-250
num. di contatti di chiusura, contatti principali 3
tens. alimentaz. pilota nominale Us DC (V) 100-250
corrente d’eserc. nominale Ie per AC-1, 400 V (A) 80
adatto per installazione in serie SI
tens. alimentaz. pilota nominale Us AC 60 Hz (V) 100-250
numero di contatti ausiliari, contatti di riposo 1
numero di contatti ausiliari, contatti di chiusura 1
Quantità
Quantita Min di Vendita 1
Unità di misura PCE
Famiglia
Famiglia Di Sconto Codice PPCD
Famiglia Di Sconto Descrizione Contattori TeSys D e contattori modulari
Famiglia Statistica Codice PPCDTD
Famiglia Statistica Descrizione TeSys D
Codici
Codice produttore LC1D65A6KUE
EAN Code 3606489493431
Gestione
Validità listino 01/10/2024
