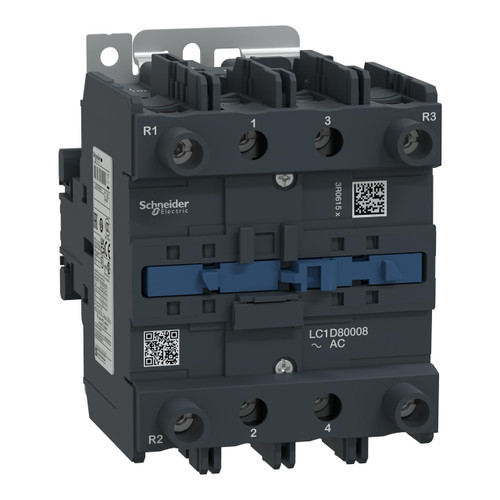

Contattore 80A 120VAC 2+2P

Contattore TeSys D, 4p (2 NA+2 NC), AC1, <= 440 V 125A, 120 Vca 50/60 Hz. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo - categoria di utilizzazione: AC-1 - numero di poli: 4P - composizione contatto polo: 2 NO + 2 NC - Tensione nominale di impiego [Ue): <= 690 V CA per circuito di potenza, <= 300 V DC 25...400 Hz per circuito di potenza - categoria di sovratensione: III - Corrente nominale ammissibile di breve durata [Icw): 320 A <= 40 °C 1 min circuito di potenza, 990 A <= 40 °C 1 s circuito di potenza, 640 A <= 40 °C 10 s circuito di potenza, 135 A <= 40 °C 10 min circuito di potenza - calibro del fusibile associato: 160 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 200 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 1000 V per circuito di potenza conforme a IEC 60947-4-1 - copertura di protezione: senza - supporto per montaggio: piastra, guida - Norme: EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1 - certificazioni prodotto: GOST, CCC, DNV, RINA, BV, CSA, GL, LROS (Lloyds register of shipping), UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...16 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 9 Nm - su connettore esagonale 4 mm, circuito di potenza : 9 Nm - su connettore - con cacciavite piatto Ø 6..8 mm - tempo di funzionamento: 20...35 ms chiusura, 6...20 ms apertura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 4 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
