Contattore 25A 24VDC LC molla 4P

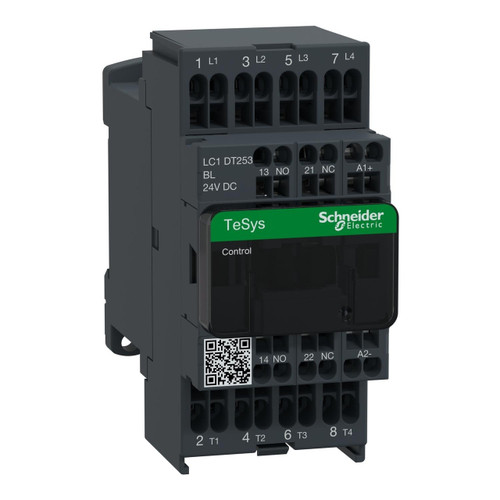

Contattore TeSys LC1D, 4 poli, AC1 440V 25A, 24 V CC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo - categoria di utilizzazione: AC-1 - numero di poli: 4P - composizione contatto polo: 4 NO - Tensione nominale di impiego [Ue): <= 300 V DC per circuito di potenza, <= 690 V CA 25...400 Hz per circuito di potenza - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 25 A a <= 60 °C per circuito di potenza, 10 A a <= 60 °C per circuito segnalazione - potere di chiusura nominale Irms: 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A a 440 V per circuito di potenza conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 140 A 100 ms circuito segnalazione, 105 A <= 40 °C 10 s circuito di potenza, 120 A 500 ms circuito segnalazione, 210 A <= 40 °C 1 s circuito di potenza, 100 A 1 s circuito segnalazione, 30 A <= 40 °C 10 min circuito di potenza, 61 A <= 40 °C 1 min circuito di potenza - calibro del fusibile associato: 40 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 25 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: EN 60947-4-1, IEC 60947-4-1, UL 508, CSA C22.2 No 14, EN 60947-5-1, IEC 60947-5-1 - certificazioni prodotto: BV, GL, GOST, CCC, DNV, CSA, LROS (Lloyds register of shipping), RINA, UL - connessioni - morsetti: circuito di potenza : terminali a molla 1 cavi 4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : terminali a molla 1 cavi 2,5 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : terminali a molla 2 cavi 2,5 mm² - rigidità cavo: flessibile - senza estremità cavo - tempo di funzionamento: 20...30 ms apertura, 65,45...88,55 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 30 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
