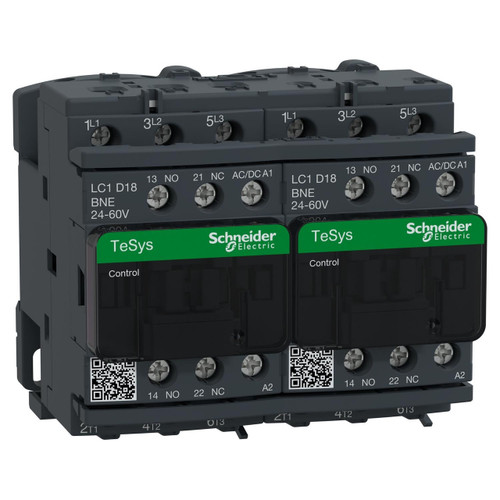

Teleinvertitore 18A 24-60VAC/DCgreen

TeSys D teleinvertitore, 3p, <= 440 V, 18A AC-3, 24...60 V AC/DC. gamma: TeSys - nome abbreviato: LC2D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-3, AC-1 - tipologia del prodotto: preassemblato con sbarra inversione alimentazione - numero di poli: 3P - composizione contatto polo: 3 NO - Corrente nominale di impiego [Ie): 18 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 32 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 10 kW a 660...690 V CA 50 Hz, 4 kW a 220...230 V CA 50 Hz, 10 kW a 500 V CA 50 Hz, 7,5 kW a 380...400 V CA 50 Hz, 9 kW a 440 V CA 50 Hz, 9 kW a 415 V CA 50 Hz - potenza motore in hp: 1 hp a 115 V CA 60 Hz per 1 fase motori, 5 hp a 200/208 V CA 60 Hz per 3 fasi motori, 5 hp a 230/240 V CA 60 Hz per 3 fasi motori, 10 hp a 460/480 V CA 60 Hz per 3 fasi motori, 15 hp a 575/600 V CA 60 Hz per 3 fasi motori, 3 hp a 230/240 V CA 60 Hz per 1 fase motori - tipo circuito di controllo: CC AC/DC electronic, CA 50/60 Hz AC/DC electronic - tensione di comando [Uc): 24...60 V CC, 24...60 V CA 50/60 Hz - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 32 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 300 A a 440 V per circuito di potenza conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 120 A 500 ms circuito segnalazione, 145 A <= 40 °C 10 s circuito di potenza, 84 A <= 40 °C 1 min circuito di potenza, 140 A 100 ms circuito segnalazione, 240 A <= 40 °C 1 s circuito di potenza, 40 A <= 40 °C 10 min circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 50 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 35 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - dissipazione di potenza per polo: 2,5 W AC-1, 0,8 W AC-3 - copertura di protezione: con - tipo blocco: meccanico - supporto per montaggio: guida, piastra - Norme: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1 - certificazioni prodotto: CSA, LROS (Lloyds register of shipping), UL, EAC, KC, CCC - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1,5...6 mm² - rigidità cavo: solido, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...6 mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1,5...6 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1,5...6 mm² - rigidità cavo: solido, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1,5...6 mm² - rigidità cavo: flessibile - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di potenza : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm - tempo di funzionamento: 45...55 ms chiusura, 20...90 ms apertura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
