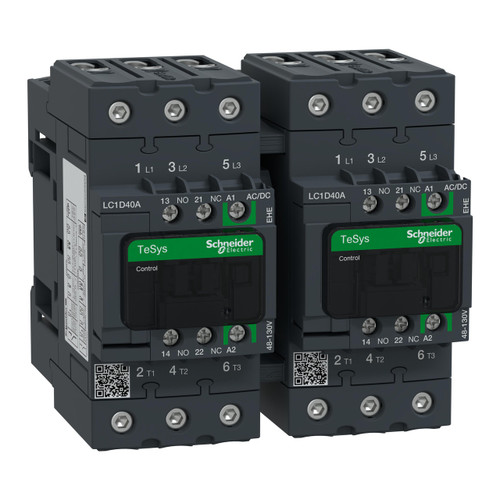

Teleinvertitore 40A 48-130VAC/DCgreen

TeSys D teleinvertitore, 3p, <= 440 V, 40A AC-3, 48...130 V AC/DC. gamma: TeSys - nome abbreviato: LC2D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-3, AC-1 - tipologia del prodotto: preassemblato con sbarra inversione alimentazione - numero di poli: 3P - composizione contatto polo: 3 NO - potenza motore in kW: 11 kWa 220...230 V AC 50 Hz, 18,5 kW a 380...400 V CA 50 Hz - potenza motore in hp: 10 hp a 230/240 V CA 60 Hz per 3 fasi motori, 10 hp a 200/208 V CA 60 Hz per 3 fasi motori - tipo circuito di controllo: CC AC/DC electronic, CA 50/60 Hz AC/DC electronic - tensione di comando [Uc): 48...130 V DC, 48...130 V CA 50/60 Hz - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 10 A a <= 60 °C per circuito segnalazione, 60 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 800 A a 440 V per circuito di potenza conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 165 A <= 40 °C 1 min circuito di potenza, 100 A 1 s circuito segnalazione, 120 A 500 ms circuito segnalazione, 72 A <= 40 °C 10 min circuito di potenza, 320 A <= 40 °C 10 s circuito di potenza, 720 A <= 40 °C 1 s circuito di potenza, 140 A 100 ms circuito segnalazione - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 80 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 80 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 690 V per circuito segnalazione conforme a IEC 60947-1, 690 V per circuito di potenza conforme a IEC 60947-4-1 - dissipazione di potenza per polo: 2,4 W AC-3, 5,4 W AC-1 - copertura di protezione: con - tipo blocco: meccanico - supporto per montaggio: guida, piastra - Norme: UL 60947-4-1, CSA C22.2 No 60947-4-1, EN/IEC 60947-5-1, EN/IEC 60947-4-1 - certificazioni prodotto: LROS (Lloyds register of shipping), UL, CSA, CCC, EAC, KC - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: solido, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: solido, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - senza estremità cavo - coppia di serraggio: circuito di potenza : 5 Nm - su connettori EverLink per viti BTR - cavo 1...25 mm² esagonale 4 mm, circuito di potenza : 8 Nm - su connettori EverLink per viti BTR - cavo 25...35 mm² esagonale 4 mm, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm - tempo di funzionamento: 55...65 ms chiusura, 20...120 ms apertura (date code >= 17221), 20...80 ms apertura (date code >= 18011) - Livello di affidabilità sicurezza: B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1, B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
