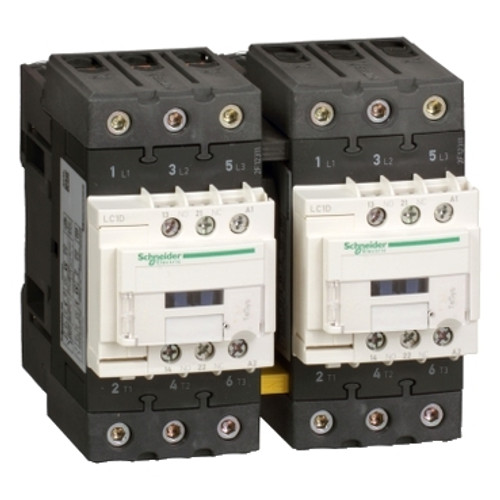

Teleinvertitore 65A 110VAC 50/60Hz

Teleinvertitore TeSys LC2D, 3 poli, AC3, 65A, 110 V CA. gamma: TeSys - nome del prodotto: TeSys D - nome abbreviato: LC2D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-1, AC-3 - tipologia del prodotto: preassemblato con sbarra inversione alimentazione - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 300 V DC per circuito di potenza, <= 690 V CA 25...400 Hz per circuito di potenza - Corrente nominale di impiego [Ie): 65 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 80 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 37 kW a 660...690 V CA 50/60 Hz, 30 kW a 380...400 V CA 50/60 Hz, 37 kW a 415...440 V CA 50/60 Hz, 18,5 kW a 220...230 V CA 50/60 Hz, 37 kW a 500 V CA 50/60 Hz - potenza motore in hp: 20 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 40 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 20 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 50 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 10 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 5 hp a 115 V CA 50/60 Hz per 1 fase motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 80 A a <= 60 °C per circuito di potenza, 10 A a <= 60 °C per circuito segnalazione - potere di chiusura nominale Irms: 1000 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 900 A <= 40 °C 1 s circuito di potenza, 110 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 140 A 100 ms circuito segnalazione, 100 A 1 s circuito segnalazione, 260 A <= 40 °C 1 min circuito di potenza, 520 A <= 40 °C 10 s circuito di potenza - calibro del fusibile associato: 125 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 125 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA - durata elettrica: 1,4 Mcicli 80 A AC-1 a Ue <= 440 V, 1,45 Mcicli 65 A AC-3 a Ue <= 440 V - dissipazione di potenza per polo: 9,6 W AC-1, 6,3 W AC-3 - copertura di protezione: con - tipo blocco: meccanico - supporto per montaggio: guida, piastra - Norme: EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, EN 60947-5-1 - certificazioni prodotto: GOST, CCC, CSA, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 5 Nm - su connettori EverLink per viti BTR - cavo 1...25 mm² esagonale 4 mm, circuito di potenza : 8 Nm - su connettori EverLink per viti BTR - cavo 25...35 mm² esagonale 4 mm - tempo di funzionamento: 12...26 ms chiusura, 4...19 ms apertura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 6 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
