INV 3P+F CI 48V 50/60HZ

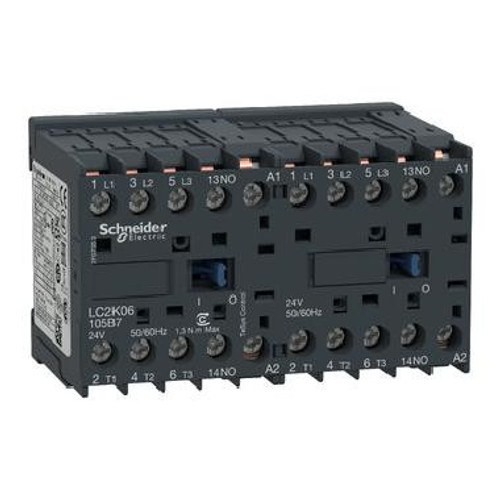

Teleinvertitore TeSys LC2K, 3 poli – AC3 440 V 9A – 48 V CA. gamma: TeSys - nome del prodotto: TeSys K - nome abbreviato: LC2K - applicazione: controllo - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-1, AC-3, AC-4 - tipologia del prodotto: preassemblato con sbarra inversione alimentazione - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): 690 V CA 50/60 Hz per circuito di potenza, <= 690 V CA 50/60 Hz per circuito segnalazione - Corrente nominale di impiego [Ie): 20 A (<= 50 °C) a <= 440 V CA AC-1 per circuito di potenza, 9 A a <= 440 V CA AC-3 per circuito di potenza, 16 A (<= 70 °C) a 690 V CA AC-1 per circuito di potenza - potenza motore in kW: 2,2 kW a 220...230 V CA 50/60 Hz, 4 kW a 500...600 V CA 50/60 Hz, 4 kW a 660...690 V CA 50/60 Hz, 4 kW a 380...415 V CA 50/60 Hz, 4 kW a 440 V CA 50/60 Hz, 4 kW a 480 V CA 50/60 Hz - composizione contatto ausiliario: 1 NO - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith): 20 A a <= 50 °C per circuito di potenza, 10 A a <= 50 °C per circuito segnalazione - potere di chiusura nominale Irms: 110 A CA per circuito di potenza conforme a IEC 60947, 110 A CA per circuito segnalazione conforme a IEC 60947, 110 A CA per circuito di potenza conforme a NF C 63-110 - capacità di interruzione nominale: 110 A a 220...230 V conforme a IEC 60947, 80 A a 500 V conforme a IEC 60947, 110 A a 380...400 V conforme a IEC 60947, 110 A a 440 V conforme a IEC 60947, 70 A a 660...690 V conforme a IEC 60947, 110 A a 415 V conforme a IEC 60947 - Corrente nominale ammissibile di breve durata [Icw): 20 A <= 50 °C >= 15 min circuito di potenza, 80 A <= 50 °C 10 s circuito di potenza, 90 A 500 ms circuito segnalazione, 45 A <= 50 °C 1 min circuito di potenza, 110 A 100 ms circuito segnalazione, 40 A <= 50 °C 3 min circuito di potenza, 60 A <= 50 °C 30 s circuito di potenza, 80 A 1 s circuito segnalazione, 85 A <= 50 °C 5 s circuito di potenza, 90 A <= 50 °C 1 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a VDE 0660, 25 A gG a <= 440 V per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947, 25 A aM per circuito di potenza - Tensione nominale di isolamento [Ui): 600 V per circuito di potenza conforme a CSA C22.2 No 14, 600 V per circuito di potenza conforme a UL 508, 690 V per circuito segnalazione conforme a IEC 60947-4-1, 600 V per circuito segnalazione conforme a CSA C22.2 No 14, 690 V per circuito segnalazione conforme a IEC 60947-5-1, 600 V per circuito segnalazione conforme a UL 508, 690 V per circuito di potenza conforme a IEC 60947-4-1 - durata elettrica: 0,18 Mcicli 20 A AC-1 a Ue <= 440 V, 1,3 Mcicli 9 A AC-3 a Ue <= 440 V - tipo blocco: meccanico - supporto per montaggio: guida, piastra - norme di riferimento: BS 5424, NF C 63-110, IEC 60947, VDE 0660 - certificazioni prodotto: CSA, UL - tempo di funzionamento: 10...20 ms eccitazione bobina + chiusura NO, 10...20 ms diseccitazione bobina + apertura NO - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 5 Mcicli. Benefici: Prestazioni compatte. La nuova gamma di contattori TeSys serie K è stata concepita per integrarsi perfettamente nei sistemi d'automazione:, un contatto NO oppure un contatto NC sempre integrati di base, dimensioni compatte a parità di prestazioni elettriche, basso livello di rumorosità alla chiusura, eccellente tenuta agli urti, contatti ausiliari legati, dimensioni di un contattore in corrente continua equivalenti a quelle di uno in corrente alternata, bobine in corrente continua e continua a basso assorbimento equipaggiate con filtro antidisturbo integrato di base, innumerevoli accessori disponibili.. Applicazioni: - Industria, Infrastrutture , Edifici, Applicazioni non gravose, semplici sistemi di controllo..
