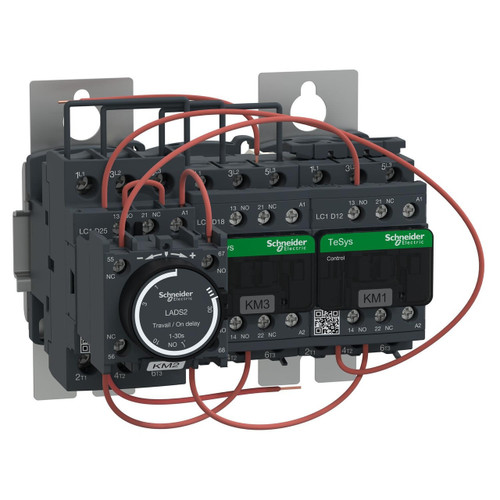

AVVIAT. STELLA TRIANG. 18
SNRLC3D18AP7
SCHNEIDER ELECTRIC
LC3D18AP7 è un avviatore Schneider Electric stella-triangolo TeSys D preassemblato per applicazioni a motore fino a 18,5kW a 400V. Avviatore premontato, versione aperta, composto da 3 contattori con 230 V 50/60 Hz CA, 1 contatto ausiliario integrato NC a stella e blocco di contatto ritardatore. Dota…
Leggi la descrizione completa
Leggi la descrizione completa
LC3D18AP7 è un avviatore Schneider Electric stella-triangolo TeSys D preassemblato per applicazioni a motore fino a 18,5kW a 400V. Avviatore premontato, versione aperta, composto da 3 contattori con 230 V 50/60 Hz CA, 1 contatto ausiliario integrato NC a stella e blocco di contatto ritardatore. Dotato di collegamenti di potenza stella triangolo precablati e interblocco meccanico. La velocità massima di funzionamento è di 30 avvii/ora e il tempo di avviamento massimo è di 30 secondi. Protezione fortemente raccomandata con aggiunta di un relè di sovraccarico termico (da ordinare separatamente).
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| tensione d’esercizio per AC 60 Hz (V) | 440 |
| corrente d’eserc. nominale Ie per AC-3, 400 V (A) | 18 |
| tipo di protezione (NEMA) | Altro |
| grado di protezione (IP) | IP20 |
| larghezza (mm) | 144 |
| funzione | Contattore a stella-triangolo |
| corrente d’eserc. nominale Ie per AC-1, 400 V (A) | 32 |
| profondità (mm) | 143 |
| num. di contatti di chiusura, contatti principali | 3 |
| tipo di tensione per l’azionamento | AC |
| tipo di tensione d’esercizio | AC |
| potenza di esercizio nominale NEMA (kW) | 7.46 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 230 |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 230 |
| esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando | Raccordo a vite |
| tensione d’esercizio per AC 50 Hz (V) | 440 |
| numero di contatti ausiliari, contatti di riposo | 1 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| altezza (mm) | 124 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 18.5 |
| num. di contatti di apertura, contatti principali | 0 |
| montaggio su guida portante possibile | SI |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | AUTPEMCP1SQD |
| Famiglia Di Sconto Descrizione | Sist. Sbarre, Square D, Avviat. Preass |
| Famiglia Statistica Codice | AUTPEMCP1SQD |
| Famiglia Statistica Descrizione | Sist. Sbarre, Square D, Avviat. Preass |
| Codici | |
| Codice produttore | LC3D18AP7 |
| EAN Code | 3389110546125 |
| Gestione | |
| Validità listino | 01/10/2025 |
