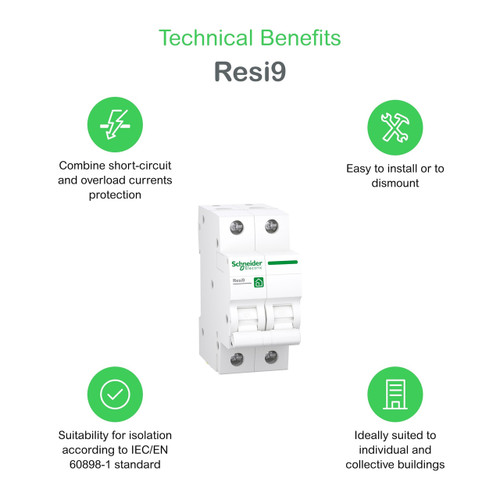

Int.magn. Resi9 MCB 2P C 16A 4500A 2m

SNRR9F32216

SCHNEIDER ELECTRIC
Questo prodotto Resi 9 è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 2P con 2 poli protetti e 16A di corrente nominale In e curva di intervento C. Il potere di interruzione di cortocircuito nominale Icn è fino a 4500A A 400VAC secondo la norma EN/IEC 60898-1. Questo pro…
Leggi la descrizione completa
Questo prodotto Resi 9 è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 2P con 2 poli protetti e 16A di corrente nominale In e curva di intervento C. Il potere di interruzione di cortocircuito nominale Icn è fino a 4500A A 400VAC secondo la norma EN/IEC 60898-1. Questo prodotto è conforme alla norma EN/IEC 60898-1. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. Il Resi9 è destinato a edifici residenziali individuali e collettivi. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 400 V AC. La tensione nominale di isolamento Ui è 440 V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 4 passi da 9 mm. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 36 mm x (L) 81 mm x (P) 72 mm. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 60°C.
classe di limitazione energetica 3
tipo di tensione AC
sezione conduttore collegabile unifilare (mm²) 1
numero di poli protetti 2
frequenza (GHz) 50
potenza dissipata (W) 2.7456
larghezza in unità di suddivisione 2
conduttore neutro a connessione SI
tensione di isolamento nominale Ui (V) 440
tensione di dimensionamento (kV) 400
montaggio a incasso NO
caratteristica di intervento C
antideflagrante NO
profondità di incasso (mm) 44
grado di inquinamento 2
sezione conduttore collegabile multifilare (mm²) 1
categoria di sovratensione 3
temperatura ambiente durante il funzionamento (°C) -25
numero di poli (totale) 2
dispositivi supplementari possibili NO
resistenza di tensione ad impulso nominale Uimp (kV) 4
corrente di dimensionamento (A) 16
grado di protezione (IP) IP20
Quantità
Quantita Min di Vendita 1
Unità di misura PCE
Famiglia
Famiglia Di Sconto Codice SDECSIRESMR9
Famiglia Di Sconto Descrizione Modulari Residenziale Resi9
Famiglia Statistica Codice SDECSIRESMR9
Famiglia Statistica Descrizione Modulari Residenziale Resi9
Codici
Codice produttore R9F32216
EAN Code 3606481856135
Gestione
Validità listino 01/07/2025
