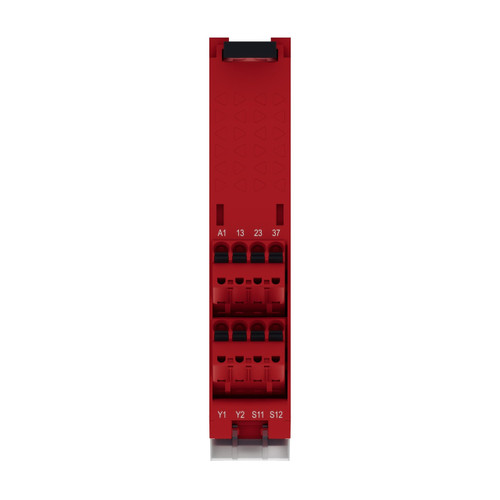

Modulo di sicurezza multifunzione 2 ingressi, Harmony XPSB, 2NO +1NO temp. + uscita segnalazione - 24 V, morsetti a molla
SNRXPSBAT12A1AC
SCHNEIDER ELECTRIC
Questo relè di sicurezza è progettato per il monitoraggio dell'arresto di emergenza, della protezione mobile e della barriera fotoelettrica di sicurezza. Il relè di sicurezza è alimentato a 24V AC/DC e dotato di morsettiera rimovibile a vite. Questo modulo di sicurezza universale integra funzioni di…
Leggi la descrizione completa
Leggi la descrizione completa
Questo relè di sicurezza è progettato per il monitoraggio dell'arresto di emergenza, della protezione mobile e della barriera fotoelettrica di sicurezza. Il relè di sicurezza è alimentato a 24V AC/DC e dotato di morsettiera rimovibile a vite. Questo modulo di sicurezza universale integra funzioni di sicurezza predefinite o funzioni di sicurezza selezionabili tramite selettori rotativi. Questo relè di sicurezza integra 2 ingressi di sicurezza, 3 uscite di controllo, 2 uscite immediate NO, 3 uscite configurabili NA e 1 uscita di sicurezza configurabile NC, 1 uscita di diagnostica. Il livello di sicurezza massimo raggiunto da questo relè di sicurezza è PLe/Categoria 4 conforme a ISO 13849-1, SILCL 3 conforme a IEC 62061, SIL 3 conforme a IEC 61508. Questo relè di sicurezza pesa 0.200 kg. Le sue dimensioni sono 22,5 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questo relè di sicurezza è adatto ad applicazioni come industria alimentare, sollevamento, movimentazione materiali, lavorazione materiali, confezionamento. Questo relè di sicurezza è conforme agli standard IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061 di sicurezza funzionale ed è certificato da cULus, TÜV. I relè di sicurezza Harmony sono compatibili con i controllori logici Modicon. Questo relè è montato su una guida DIN simmetrica da 35 mm. I relè di sicurezza Harmony XPS Basic e Universal sono la prima scelta per gestire facilmente singole funzioni di sicurezza, generalmente macchine di complessità da semplice a media. Harmony XPS Basic offre la soluzione più ottimizzata per applicazioni con moduli di sicurezza cablati.
| ritardo di caduta (min) | 0 |
| tipo di tensione di comando 1 | AC/DC |
| num. uscite con funz. di segnalazione, ritardate, semiconduttore | 0 |
| con ingresso di avvio | SI |
| tensione di commutazione nominale (A) | 0.02 |
| tipo di tensione di comando 2 | AC/DC |
| tensione di alimentazione per AC 50 Hz (V) | 24 |
| montaggio su guida portante possibile | SI |
| esecuzione del collegamento elettrico | Raccordo a molla |
| adatto monitoraggio di circuiti di arresto d’emergenza | SI |
| num. uscite sicure, non ritardate, semiconduttore | 0 |
| num. uscite con funz. di segnalazione, non ritardate, semiconduttore | 1 |
| adatto monitoraggio di interruttori di posizione | SI |
| SIL secondo IEC 61508 | 3 |
| con funzione muting | NO |
| profondità (mm) | 120 |
| adatto monitoraggio di interruttori di prossimità | NO |
| tensione di alimentazione per DC (V) | 24 |
| adatto monitoraggio di interruttori magnetici | SI |
| categoria di arresto secondo IEC 60204 | 0 + 1 |
| Con l'approvazione per TÜV | SI |
| adatto per monitoraggio di valvole | NO |
| tipo di tensione di alimentazione | AC/DC |
| num. uscite di contatto con funz. di segnalazione, non ritardate | 0 |
| tensione d’esercizio per AC 60 Hz (V) | 24 |
| tensione di alimentazione per AC 60 Hz (V) | 24 |
| num. uscite di contatto con funz. di segnalazione, ritardate | 0 |
| adatto per il monitoraggio di sensori tattili | NO |
| numero di uscite sicure, ritardate, semiconduttore | 0 |
| tipo di sicurezza secondo IEC 61496-1 | 4 |
| analisi degli ingressi | Bicanale |
| altezza (mm) | 100 |
| livello di performance secondo EN ISO 13849-1 | Livello e |
| adatto monitoraggio di dispositivi di protez. optoelettronici | SI |
| larghezza (mm) | 22.5 |
| tensione d’esercizio per DC (V) | 24 |
| assorbimento di potenza (kW) | 3 |
| tensione d’esercizio per AC 50 Hz (V) | 24 |
| numero di uscite di contatto sicure e ritardate | 1 |
| esecuzione | Apparecchio base |
| con omologazione per BG BIA | NO |
| num. di uscite di contatto sicure e non ritardate | 2 |
| tipo di tensione d’esercizio | AC/DC |
| con morsetti amovibili | SI |
| tensione di comando 1 (V) | 24 |
| con omologazione secondo UL | NO |
| con circuito di reazione | SI |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | AUTPELSAFXUB |
| Famiglia Di Sconto Descrizione | Moduli a rele XPS Universal e Basic |
| Famiglia Statistica Codice | AUTPELSAFXUB |
| Famiglia Statistica Descrizione | Moduli a rele XPS Universal e Basic |
| Codici | |
| Codice produttore | XPSBAT12A1AC |
| EAN Code | 3606482034037 |
| Gestione | |
| Validità listino | 2026-04-01 00:00:00 |
