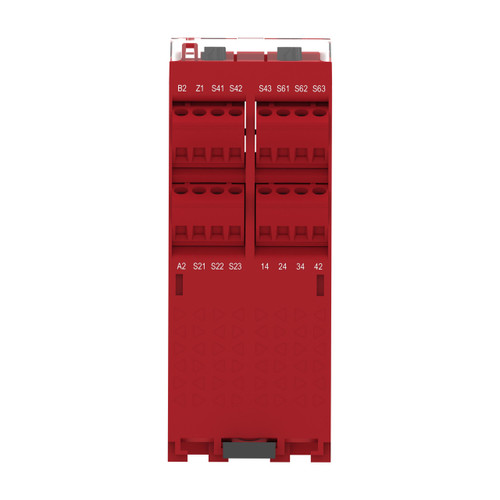

Modulo sicurezza UDN 48-240V m.vite
SNRXPSUDN33AP
SCHNEIDER ELECTRIC
Il prodotto fa parte della gamma di moduli di sicurezza XPS Universal. È progettato per il monitoraggio di arresti di emergenza, interruttori di sicurezza, magnetici o di prossimità, sensori PNP, interruttori di sicurezza RFID e barriere di sicurezza. Il modulo di sicurezza è alimentato a 48-240V AC…
Leggi la descrizione completa
Leggi la descrizione completa
Il prodotto fa parte della gamma di moduli di sicurezza XPS Universal. È progettato per il monitoraggio di arresti di emergenza, interruttori di sicurezza, magnetici o di prossimità, sensori PNP, interruttori di sicurezza RFID e barriere di sicurezza. Il modulo di sicurezza è alimentato a 48-240V AC/DC e dotato di un morsetto estraibile a vite. Può trasmettere più di 40 messaggi diversi di stato dall'uscita del modulo ad un ingresso digitale standard di un PLC, riducendo il tempo di fermo macchina e indicando la causa che ha provocato l'arresto della produzione. Il modulo di sicurezza include 6 ingressi di sicurezza, 7 uscite ad impulsi configurabili ON/OFF, uscite di sicurezza 3 NO + 1 NC e 1 uscita di diagnostica con informazioni complete sullo stato. Il livello massimo di sicurezza raggiunto da questo modulo di sicurezza è PLe/Categoria 4 conforme a ISO 13849-1, SILCL 3 conforme a IEC 62061, SIL 3 conforme a IEC 61508. Il modulo di sicurezza ha un peso di 0,350 kg. Dimensioni: 45 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questi moduli di sicurezza sono adatti per applicazioni nell'alimentare, sollevamento, movimentazione dei materiali, lavorazione dei materiali, imballaggio e sono progettati per una vasta gamma di macchine industriali. Il modulo di sicurezza è conforme alle norme IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061, IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061 ed è certificato cULus e TUV. Il modulo è montato su una guida DIN simmetrica da 35 mm. I moduli di sicurezza Preventa XPS Universal sono la prima scelta per gestire con facilità le funzioni di sicurezza, generalmente per macchine di complessità semplice e media.
| num. di uscite di contatto sicure e non ritardate | 4 |
| con circuito di reazione | SI |
| assorbimento di potenza (kW) | 1.1 |
| tipo di sicurezza secondo IEC 61496-1 | 4 |
| tipo di tensione d’esercizio | DC |
| esecuzione | Apparecchio base |
| tensione d’esercizio per DC (V) | 24 |
| num. uscite sicure, non ritardate, semiconduttore | 0 |
| tipo di tensione di comando 1 | DC |
| livello di performance secondo EN ISO 13849-1 | Livello e |
| numero di uscite di contatto sicure e ritardate | 0 |
| Con l'approvazione per TÜV | SI |
| tensione di comando 1 (V) | 24 |
| con omologazione per BG BIA | NO |
| adatto monitoraggio di interruttori magnetici | SI |
| num. uscite di contatto con funz. di segnalazione, non ritardate | 0 |
| con funzione muting | NO |
| num. uscite con funz. di segnalazione, non ritardate, semiconduttore | 0 |
| profondità (mm) | 120 |
| adatto monitoraggio di circuiti di arresto d’emergenza | SI |
| montaggio su guida portante possibile | SI |
| adatto per il monitoraggio di sensori tattili | NO |
| ritardo di caduta (min) | 0 |
| tensione di commutazione nominale (A) | 1.1 |
| altezza (mm) | 100 |
| adatto per monitoraggio di valvole | NO |
| numero di uscite sicure, ritardate, semiconduttore | 0 |
| tipo di tensione di comando 2 | DC |
| con ingresso di avvio | SI |
| SIL secondo IEC 61508 | 3 |
| categoria di arresto secondo IEC 60204 | 0 |
| esecuzione del collegamento elettrico | Raccordo a vite |
| num. uscite con funz. di segnalazione, ritardate, semiconduttore | 0 |
| larghezza (mm) | 45 |
| num. uscite di contatto con funz. di segnalazione, ritardate | 0 |
| adatto monitoraggio di interruttori di prossimità | SI |
| adatto monitoraggio di dispositivi di protez. optoelettronici | SI |
| con omologazione secondo UL | SI |
| tensione di alimentazione per DC (V) | 24 |
| tensione di comando 2 (V) | 24 |
| analisi degli ingressi | Bicanale |
| con morsetti amovibili | SI |
| adatto monitoraggio di interruttori di posizione | SI |
| tipo di tensione di alimentazione | DC |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | AUTPELSAFXUB |
| Famiglia Di Sconto Descrizione | Moduli a rele XPS Universal e Basic |
| Famiglia Statistica Codice | AUTPELSAFXUB |
| Famiglia Statistica Descrizione | Moduli a rele XPS Universal e Basic |
| Codici | |
| Codice produttore | XPSUDN33AP |
| EAN Code | 3606489601751 |
| Gestione | |
| Validità listino | 01/10/2025 |
