LL 5.08/02/90 3.2SN OR BX
WEI1934250000
WEIDMULLER

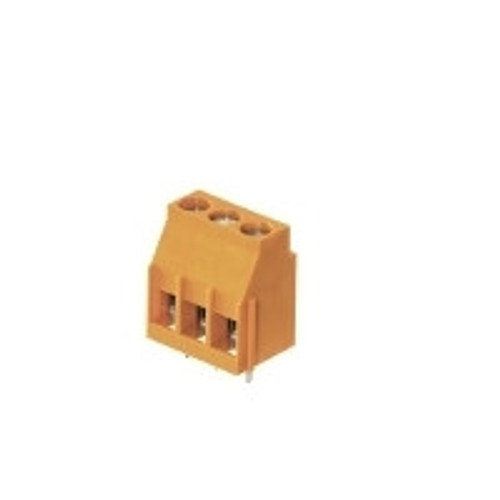

Morsetto per circuito stampato (morsetto stampato, morsetto per scheda) per una semplice e sicura trasmissione di dati direttamente al circuito stampato.
Leggi la descrizione completa
Leggi la descrizione completa
Morsetto per circuito stampato (morsetto stampato, morsetto per scheda) per una semplice e sicura trasmissione di dati direttamente al circuito stampato.
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| materiale della superficie di collegamento | Tin |
| tipo di banderuolatura | Other |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 0.5 |
| tipo di fissaggio circuito stampato | Other |
| dimensione modulare dei collegamenti (mm) | 5.08 |
| numero di collegamenti elettrici | 2 |
| angolo circuito stampato/collegam. del conduttore | 0°/180° (orizzontale) |
| tipo di collegamento conduttore | Screw connection |
| tensione di dimensionamento (kV) | 320 |
| corrente nominale In (A) | 27.5 |
| materiale del corpo isolante | Polyamide (PA) |
| sezione conduttore collegabile unifilare (mm²) | 0.5 |
| tipo di fissaggio | Solder |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 0.5 |
| temperatura d’esercizio (°C) | -50 |
| tipo di collegamento circuito stampato | Soldering connection |
| categoria di sovratensione | II |
| grado di inquinamento | 2 |
| lunghezza del pin (mm) | 3.2 |
| tensione impulsiva nominale (kV) | 4 |
| altezza (mm) | 20.3 |
| colore della scatola | Orange |
| grado di protezione (IP), montato | IP20 |
| tipo di banderuolatura | altri |
| sezione conduttore collegabile unifilare (mm²) | 0.5-6 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 0.5-2.5 |
| temperatura d’esercizio (°C) | -50-120 |
| temperatura d’esercizio (°C) | -50-120 |
| tensione di dimensionamento (kV) | 320 |
| materiale del corpo isolante | poliammide |
| tensione di dimensionamento (kV) | 320 |
| tipo di collegamento conduttore | raccordo a vite |
| grado di inquinamento | 2 |
| tipo di collegamento conduttore | raccordo a vite |
| tipo di fissaggio | saldare |
| angolo circuito stampato/collegam. del conduttore | 0°/180° (orizzontale) |
| sezione conduttore collegabile unifilare (mm²) | 0.5-6 |
| dimensione modulare dei collegamenti (mm) | 5.08 |
| tipo di collegamento circuito stampato | collegamento saldato |
| lunghezza del pin (mm) | 3.2 |
| grado di inquinamento | 2 |
| tipo di fissaggio circuito stampato | altri |
| altezza (mm) | 20.3 |
| grado di protezione (IP), montato | IP20 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| corrente nominale In (A) | 27.5 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 0.5-2.5 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 100 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | P302 |
| Famiglia Di Sconto Descrizione | PCB terminals 2,5 qmm standard |
| Famiglia Statistica Codice | PL32 |
| Famiglia Statistica Descrizione | PCB SIGNAL TERMINAL |
| Codici | |
| Codice produttore | 1934250000 |
| EAN Code | 4032248590827 |
| Gestione | |
| Validità listino | 02/07/2025 |
